Zählerschranksystem E 2000/800 D1

recyclebarer Vollkunststoff ● schutzisoliert ● stabilsteife Bauart



Wandlerzählung

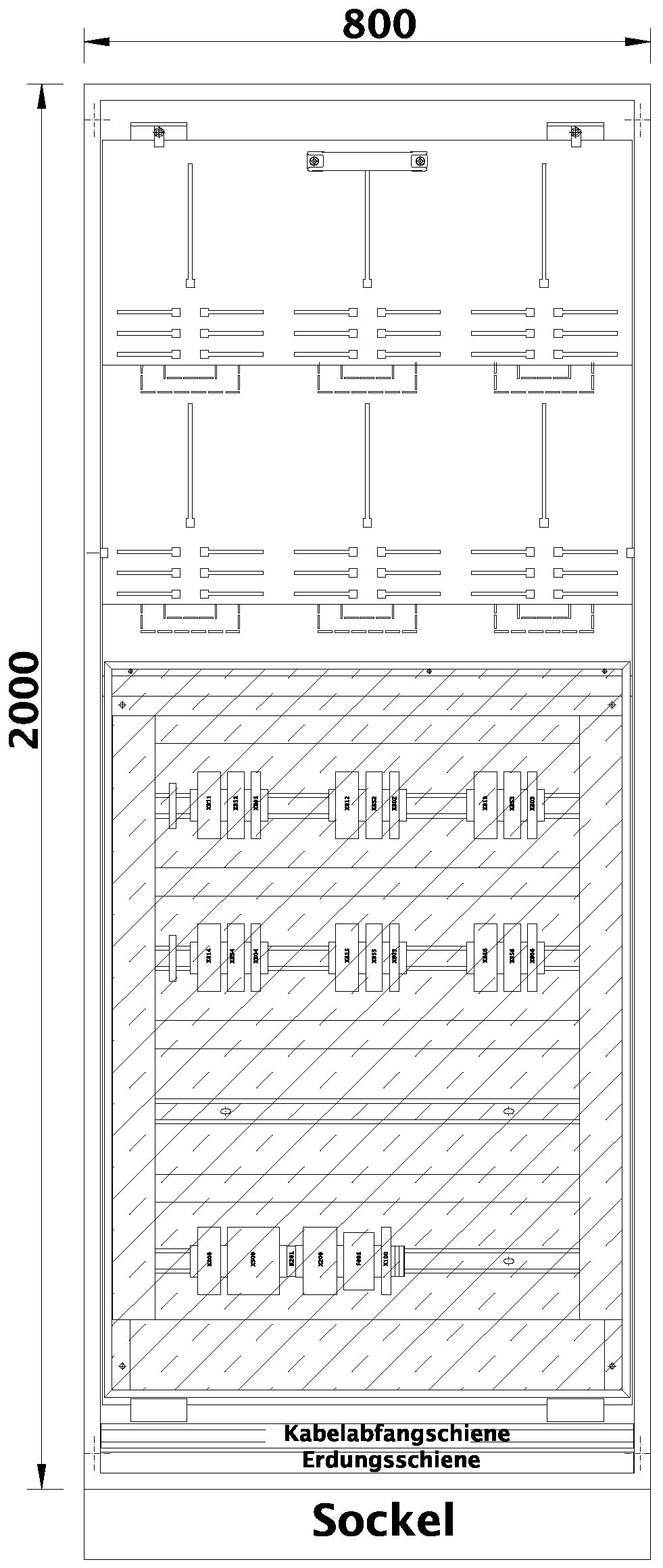

Zählerschrank E 2000/800/300 D1



Maße: 2000 x 800 x 300 mm(Schrank)



• Aufnahmevorrichtung für die Zählertafel

   E 1850/800 D1-HH5

• Kabeleinführung unten: über Kabeleinführungsprofil

• Kabelabfangschiene mit Anschlussklemmen 16 mm2

• Erdungsschiene mit Bügelschellen 12-16 mm2



Tür mit Vollsicht-Sicherheitsscheibe



Schloss: 2x plombierbarer Knebelverschluss



4 Schrauben und Dübel für Schrankbefestigung ø9



Gewicht: ca. 40 kg





Zählertafel E 1850/800 D1-HH5



Maße: 1800 x 750 x 30 mm



• 6 Zählerplätze

• Prüfklemmen

• Spannungspfadsicherung

• Kabelkanäle

• komplett anschlussfertig verdrahtet

• transparente, plombierbare Anschlussraumabdeckung



Gewicht: ca. 40 kg





Montage von Zählern und Modem’s



• Entsprechend den Vorgaben des VNB





Zählerschrank St 2000/800/600

(ohne Abbildung)



Maße: 2000 x 800 x 600 mm(Schrank)



• Aufnahmevorrichtung für die Zählertafel

   E 1850/800 D1-HH5

• Kabeleinführung unten: über Kabeleinführungsprofil

• Kabelabfangschiene mit Anschlussklemmen 16 mm2

• Erdungsschiene mit Bügelschellen 12-16 mm2



alle Abdeckungen sind plombierbar



Tür mit Einscheiben-Sicherheitsglas (ESG)



Schloss: Stangen-Verschluss mit Doppelbart-Einsatz



Gewicht: ca. 120 kg
